No.3 San-ei musen KT88 single



　　Change of spec 　1 Film capacitor -> Sprague Vitamin Q at coupling capacitor

　　　　　　　　　　　　　 2 wiring by silver wire

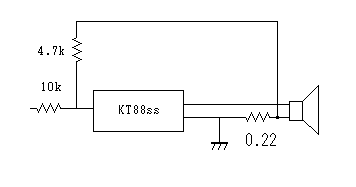

　　　　　　　　　　　　　 3 current positive feedback







　 Specifications

　　Consumption 65W

　　Output impedance 　　-0.3ohm

　　Rated output　　　6W

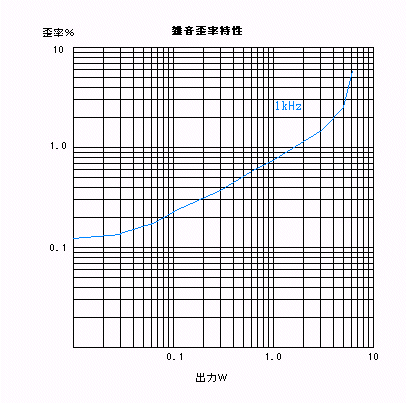

　Total harmonic distortion

V Ｗ observedＶ observedＷ distortin
0.283 0.01 0.282 　 0.12
0.490 0.03 0.497 　 0.13
0.692 0.06 0.688 　 0.17
0.894 0.1 0.892 　 0.22
1.55 0.3 1.56 　 0.38
2.19 0.6 2.13 　 0.54
2.83 1 2.80 　 0.71
4.90 3 4.94 　 1.4
6.32 5 6.36 　 2.4
8 8 7.0 6.1 5.8
8.9 10 　 　 　
10.9 15 　 　 　
14.1 25 　 　 　
15.5 30 　 　 　
18.9 45 　 　 　
24.4 75 　 　 　
28.2 100 　 　 　
89.4 1000 　 　 　
　 　 　 　 　




(2001.1)
